Descripción

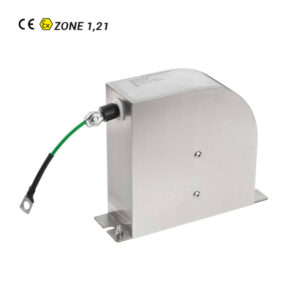

Este carrete certificado ATEX está diseñado para el montaje directo en la pared, pero también se puede montar girado usando un soporte. Se suministra con una pinza 70PK.
Utiliza un enchufe de acoplamiento para conectar fácilmente la pinza pasiva 70PK con el cable de conexión a tierra.
DATOS TÉCNICOS
PINZA 70PK
Marcado:
II 1G IIB T6 Ga, II 2G IIC T6 Gb, II 1D T80°C Da
Certificado: Certificado de examen de tipo
Material: Acero inoxidable
Temperatura de operación: -20ºC a +70ºC
Cable de tierra (color: naranja):
Cable resistente a aceite y gasolina, 3 x 1.5 mm2
Rango de temperatura: –40…+90°C
Conector 4-pin P67
Dimensiones: Ver figura
Peso: Aprox. 0.29 kg
Anchura de sujeción: 35 mm
Fuerza de sujeción: 100 N ±20%
Resistencia puesta a tierra: < 1 Ohm
ENROLLADOR 601KR/EW
Marcado:
II 2G Ex ia IIC T6 Gb
II 2D Ex ia IIIC T135°C Db
Certificado: Certificado de examen de tipo
Material: Aluminio con rodillos y retenedor
Grado de protección: IP42 según EN 60529
Temperatura de operación: -40ºC a +70ºC
Fijación: Montaje en pared mediante soporte de montaje
Cable de tierra (12 M):
Cable resistente a aceite y gasolina, 3 x 1.5 mm2
Rango de temperatura –40…+90°C
Conector 4-pin P67
Cable de conexión: 2.5 m, cable 3 x 1,5 mm2
Dimensiones: Ver figura
Peso: Aprox. 5.7 kg con 12 m de cable de tierra
Inductancia: Aprox. 0.07 mH
Capacitancia: Aprox. 1.6 nF
Información adicional
Certificado Para: | Zona 1, Zona 21 |
---|
